Export
ourCAD podporuje export 3D modelu do CAD-standard formátů (STEP, IGES) i mesh formátů (STL, OBJ) i 2D výkresů do PDF / SVG / DXF.
Nativní formát .ourcad
Kompletní dokument (prvky, náčrty, proměnné, konfigurace) jde exportovat do nativního souboru .ourcad a později importovat — s ochranou proti duplicitám a možností obnovy obsahu. Podrobně viz Formát .ourcad.
3D export

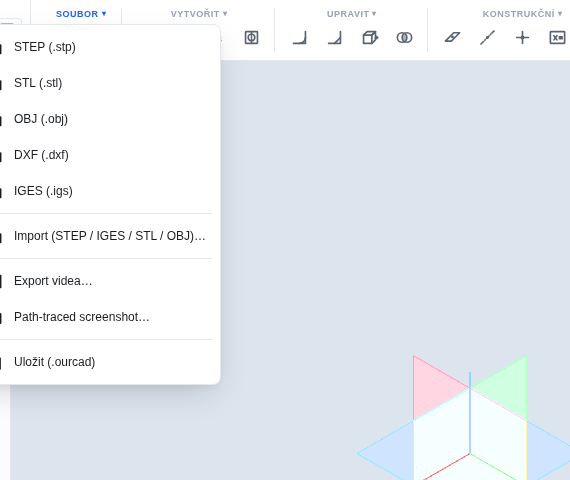

Toolbar → Soubor → Export dropdown nebo Modeling 3D → Export.
STEP (.step / .stp)
- ISO 10303 — primární CAD interchange formát
- Zachovává plnou B-Rep topology (hrany, plochy, vrcholy)
- Podporují všechny seriózní CAD systémy (SolidWorks, Inventor, Fusion, NX, Solid Edge, FreeCAD)
- Použij vždy když posíláš data do jiného CAD
IGES (.iges / .igs)
- Starší formát (NASA-era)
- B-Rep zachování horší než STEP, hodně systémů podporuje pouze surface
- Použij když STEP selže (legacy systémy)
STL (.stl)
- Triangulovaný mesh — jen geometry, žádná topology
- Defaultní formát pro 3D tisk
- Quality dle aktuálního deflection (HIGH 0.01 mm chord error)
- Žádné materials / colors
TIP
Pro 3D print: STL z ourCAD má angular tolerance 0.1 rad → kruhové části (hřídele, díry) mají ≥62 segments. Vizuálně identické s vyšší quality, menší soubor.
OBJ (.obj)
- Mesh formát s materials / colors
- Pro game engines, ray tracing renders, Blender
- Včetně textur když jsou definované
2D drawing export
V drawing módu — Toolbar → PDF / SVG.
PDF
- jspdf + canvas raster
- A0 / A1 / A2 / A3 / A4 landscape
- Multi-sheet → multi-page PDF — každý list dokumentu je samostatná stránka se správným formátem a orientací, v pořadí listů; export se po dokončení vrátí na aktivní list
- Title block + všechny annotations zachovány (číslo listu „List X/Y" v razítku sedí na každé stránce)
- Velikost typicky 200–500 KB per A3
WARNING
PDF render používá rasterized canvas — text + lines jsou pixely, ne vektor. Pro vektorový workflow použij SVG.
SVG
- Plně vektor
- Otevíratelný v Inkscape / Illustrator pro post-processing
- Lze importovat do CAM / laser cut software
DXF
- AutoCAD-native vektor
- Jak 2D výkres tak 3D toolpath export
- Pro CAM (CNC mill, laser, plasma cut)
STL export pro 3D tisk
- Modeling 3D → Export STL.
- Zvol mesh quality:
- High (default) — 0.01 mm chord error, ~10000 triangles per cylindrical part
- Medium — 0.1 mm, ~3000 triangles
- Low — 1.0 mm, jen pro preview
- Stáhni soubor.
Batch export
Pro celou folder dokumentů → Dashboard → Folder context menu → Batch Export.
Vyber formát + quality, server vyrobí ZIP se všemi exports.
Import
Viz Import — STEP, IGES, STL, OBJ s automatickou konverzí na ourCAD feature tree.
API endpointy
| Endpoint | Formát |
|---|---|
POST /api/v1/geometry/export-step | STEP |
POST /api/v1/geometry/export-iges | IGES |
POST /api/v1/geometry/export-stl | STL |
POST /api/v1/geometry/export-obj | OBJ |
POST /api/v1/drawing/export-pdf | |
POST /api/v1/drawing/export-svg | SVG |
POST /api/v1/drawing/export-dxf | DXF |
Použij přes MCP server nebo AI Agent pro automatizovaný batch.
Co dál
- Drawings — 2D výkres před exportem
- 3D Modeling — ujistit se že model je dobrý před exportem
- Import — opačná operace
